Эталон расхода газа ГЭТ 118
|
Раздел: Реализованные проекты
В 2013 году НПП Ирвис по заказу ФГУП ВНИИР провело работы по модернизации Государственного первичного эталона единицы объемного и массового расхода газов ГЭТ118. Договор предполагал расширение диапазона расходов и функциональных возможностей эталона с использованием новейших достижений в области гидродинамики, приборостроения и автоматизации.
При разработке эталона был учтен накопленный предприятием Ирвис опыт серийного выпуска установок поверочных газодинамических Ирвис-УПГ, начиная с 2008 года.
В качестве энергоустановки эталона применены воздуходувки фирмы Континенталь (г. Лион, Франция), работающих на всасывание, разработано специальное устройство аварийной защиты с контролем критических параметров воздуходувок и включением противопомпажных сопел для обеспечения максимально возможного диапазона расходов с условием поддержания требуемого перепада давления на образцовых критических соплах. Энергоустановка эталона обеспечивает технологический запас по расходу около 20%.
Для калибровки образцовых критических сопел (класс точности 0,15…0,3%) использован метод компарирования. В качестве компараторов разработаны и реализованы ламинаризаторы потока – устройства, обеспечивающие в заданном диапазоне расходов ламинарный режим течения (значение числа Рейнольдса не выше 2000). При этом реализуется фундаментальная строго линейная зависимость перепада давления на участке ламинарного течения от скорости потока. Для снижения методической погрешности диапазон калибровки разбит на 9 поддиапазонов, каждый ламинаризатор обеспечивает компарирование в максимально узком диапазоне скоростей.
Разработана методология использования компаратора [1] с ламинарными каналами Для снижения погрешности от влияния температуры рабочей среды реализована система термостабилизации помещения.

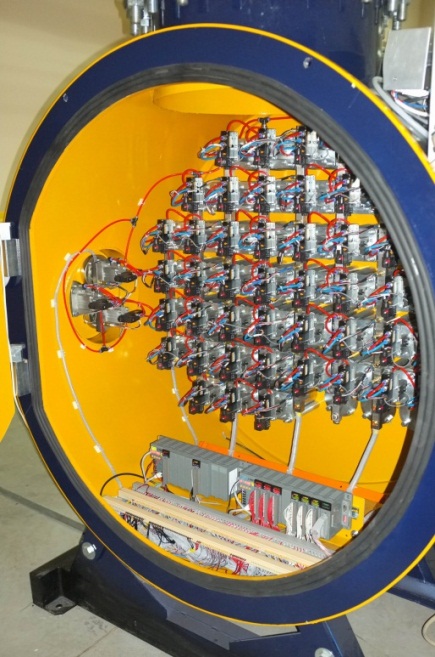

В установках эталона автоматизированы операции проверки на герметичность, управления критическими соплами. Автоматизирован сбор данных со всех СИ, входящих в эталон, а также процессы калибровки образцовых сопел и поверки расходомеров.
Программное обеспечение разделено на исполнительское и пользовательское.
Исполнительское ПО размещено в памяти специализированных контроллеров, осуществляющих непосредственное управление эталоном.
Пользовательское ПО - на компьютере оператора с возможностью передачи данных во внутреннюю локальную сеть института.
В результате выполненных работ ГЭТ 118-2017 в настоящее время представляет собой комплекс из пяти эталонных установок, три из которых - ЭУ2 модуль 1, ЭУ2 модуль 2, ЭУ3 - спроектированы и изготовлены силами НПП Ирвис. Технические параметры
Комплектация
Документы
Программы и инструкции
Основные достоинства- 28 апреля 2020 г. – Российская Федерация расширила свои калибровочные возможности в области измерений объемного и массового расходов газа. По результатам международных сличений в рамках проекта EURAMET Е1396 Государственного первичного эталона единиц объемного и массового расходов газа (ГЭТ 118-2017) в базе данных измерительных и калибровочных возможностей Международного Бюро мер и весов (МБМВ) зарегистрирована СМС-строка ВНИИР RU-13.04
-
Как отметили во ВНИИ расходометрии – филиале ВНИИМ им. Д.И.Менделеева, прошедшие сличения подтвердили наивысший уровень калибровочных и измерительных возможностей института и подтвердили эквивалентность ГЭТ 118-2017 национальным эталонам стран-участников соглашения CIPM MRA. Регистрация новой измерительной позиции позволит расширить спектр международных услуг в области калибровки средств измерений объемного и массового расходов газа для стран ближнего и дальнего зарубежья
-
ГЭТ 118-2017 находится во главе государственной поверочной схемы, обеспечивая единство измерений объемного и массового расходов газа в России. Прошедшие сличения стали первыми после модернизации эталона в 2017 году, что подтвердило высокий технический уровень проделанной работы
|
Вернуться на предыдущую страницу
|
|
Технические параметры
| Диапазон воспроизведения объемного (массового) расхода газа, м3/ч (кг/ч) | от 3•10-4 до 16000 (от 3,6•10-4 до 19200) |
Диапазон абсолютного давления рабочей среды, кПа | от 96 до 1000 |
Среднее квадратическое отклонение результата измерений при 11 независимых измерений, % | от 0,01 до 0,03 |
Неисключенная систематическая погрешность при доверительной вероятности 0,99, % | от 0,05 до 0,12 |
Расширенная неопределенность при коэффициенте охвата k=2, % | от 0,06 до 0,11 |
Комплектация
ЭУ2 модуль 2
В составе государственного первичного эталона ГЭТ118 в диапазоне расходов от 1 до 1600 м3/ч обеспечивает среднеквадратическое отклонение результатов измерений не более 0,04%, точность поддержания температуры поверочной среды в установке на временном интервале 1 час, обеспечиваемая системой автоматической стабилизации температуры поверочной среды, не более ±2ºС.

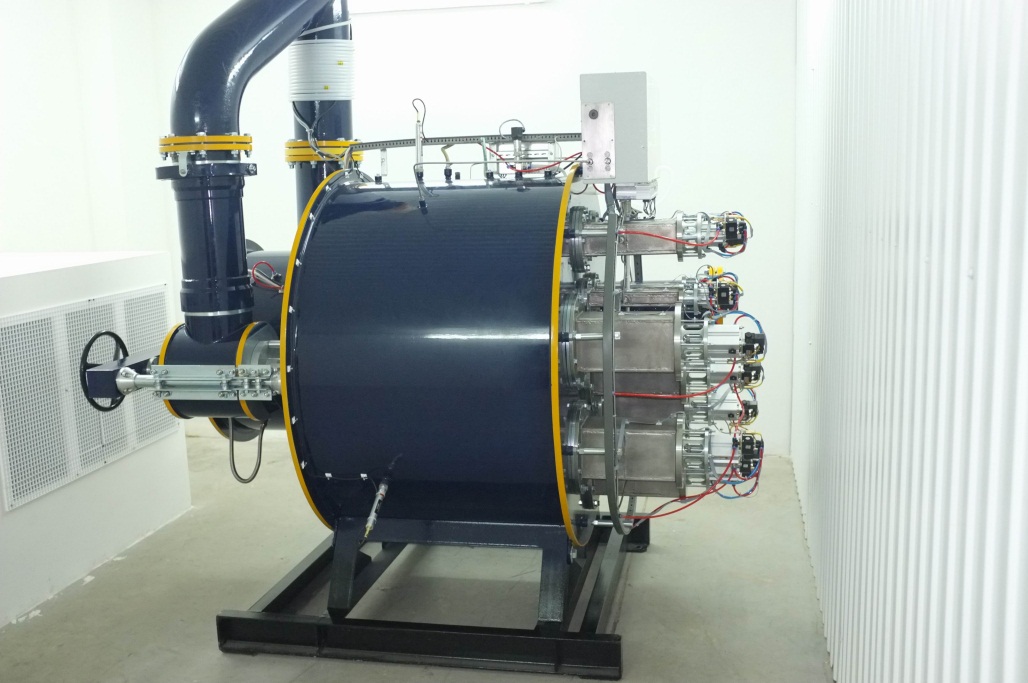

ЭУ2 модуль 1
В составе государственного первичного эталона ГЭТ118 воспроизводит диапазон расходов от 10 до 16 000 м3/ч, обеспечивает среднеквадратическое отклонение результатов измерений не более 0,03%
ЭУ3
В составе государственного первичного эталона ГЭТ118 воспроизводит диапазон расходов от 1 до 64 м3/ч, среднеквадратическое отклонение результатов измерений не более 0,03%, НСП не более 0,023%
|
|
|
