Эталон расхода жидкости ГЭТ 64-74
|
Раздел: Реализованные проекты
С 2014 года по настоящее время НПП Ирвис проводит работы по проектированию, изготовлению и наладке Государственного Первичного Эталона единицы объемного расхода жидкости ГЭТ 64-74. Технические параметры
Принцип действия
Комплектация
Документы
Программы и инструкции
Основные достоинства- Расширение диапазона воспроизведения и передачи единиц массового и объемного расходов жидкости до 2000 м3/ч (вместо 500 м3/ч в существующем эталоне)
-
Повышение точности воспроизведения единиц массового и объемного расходов (СКО не более 0,01%)
-
Выведение метрологических характеристик эталона на мировой уровень для обеспечения эквивалентности эталона и подтверждения в ключевых и дополнительных сличениях
|
Вернуться на предыдущую страницу
|
|
Технические параметры
| Рабочая жидкость | Вода по СанПиН 2.1.4.1074 – 2001 |
Объемный расход рабочей жидкости м3/ч |
наименьший - 5
наибольший - 2000 |
Температура рабочей жидкости, ºС | (20±5) |
Максимальное избыточное давление в подводящем тракте, МПа | в диапазоне от 5 до 500 т/ч (м3/ч) - 1,0
в диапазоне от 500 до 2000 т/ч (м3/ч) - 0,6 |
СКО (среднеквадратическое отклонение результата измерений), % | 0,01 |
НСП (неисключенная систематическая погрешность), % | 0,02 |
Up (расширенная неопределенность), % | 0,03 |
Условные диаметры испытываемых СИ, мм | от 50 до 300 |
Принцип действия
Расходоизмерительная группа эталона задумана, как модульная конструкция из пяти независимых модулей, каждый из которых содержит свое регулирующее расход устройство, переключатель потока, мерный бак и весовой модуль взвешивания и калибровки. Модули могут работать, как по отдельности, так и параллельно.
Комплектация
Определен состав эталона и проверены основные конструктивные решения:
- модуль хранения рабочей жидкости (бак-хранилище);
- модуль создания расхода жидкости (насосная станция);

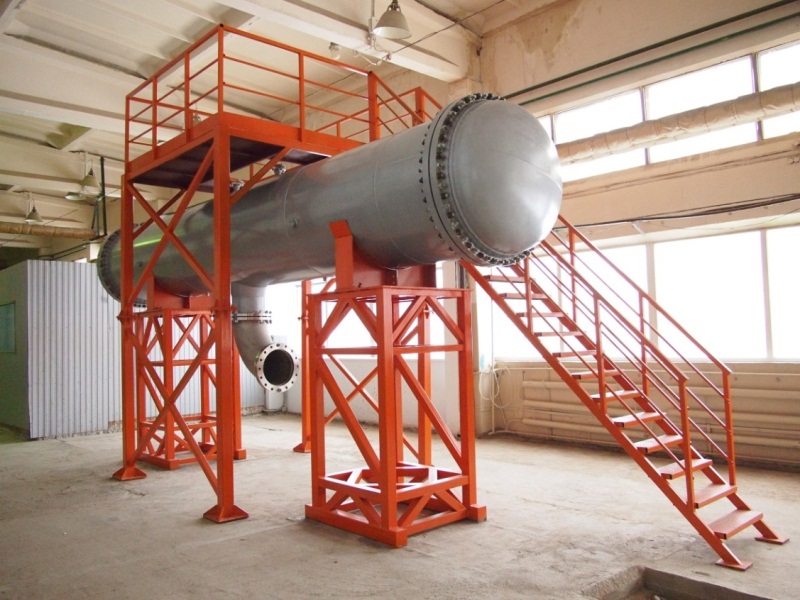

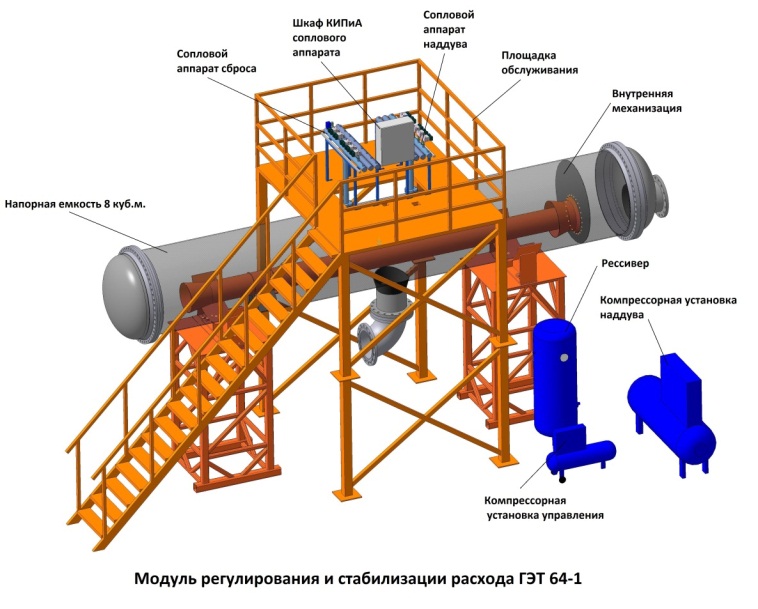

- модуль стабилизации расхода

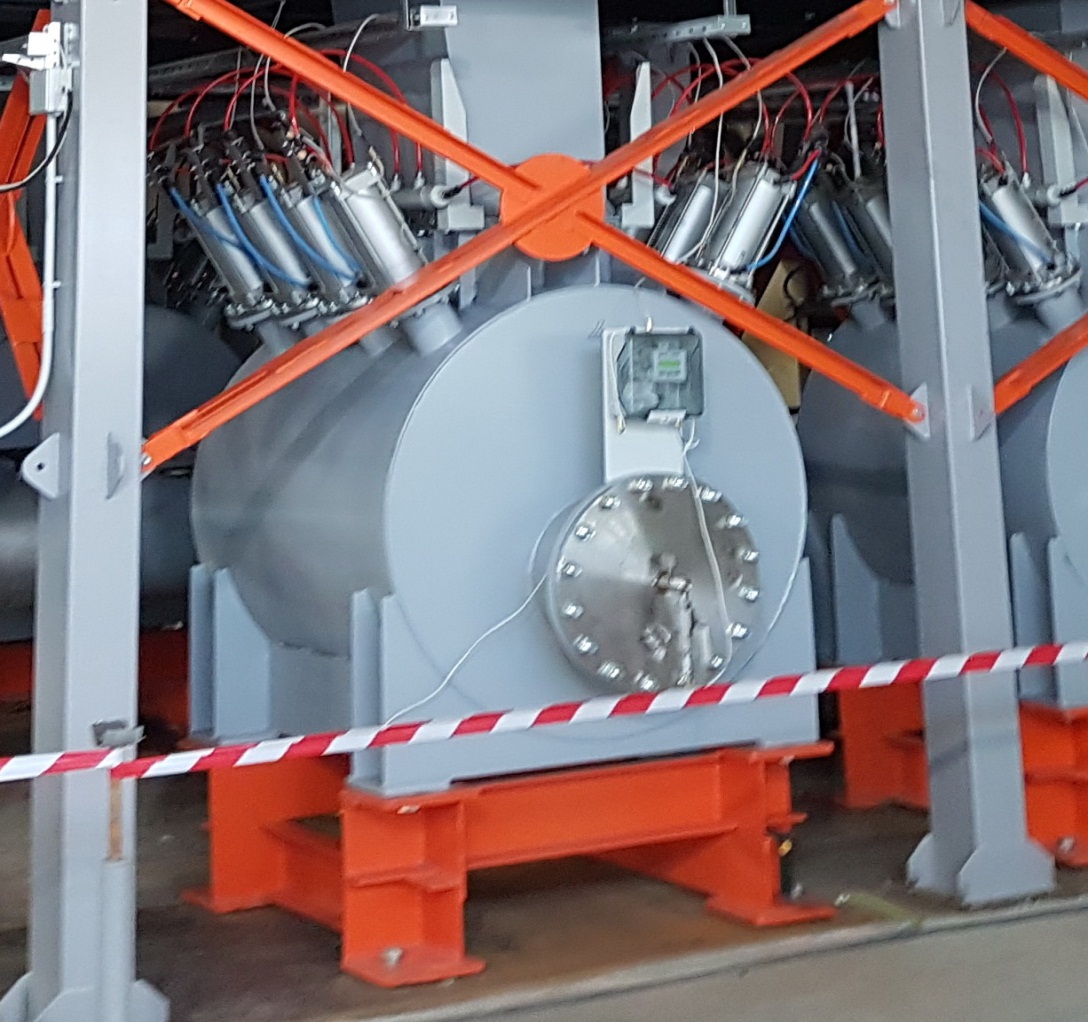

- модуль регулирования расхода с системой переключателей потока;

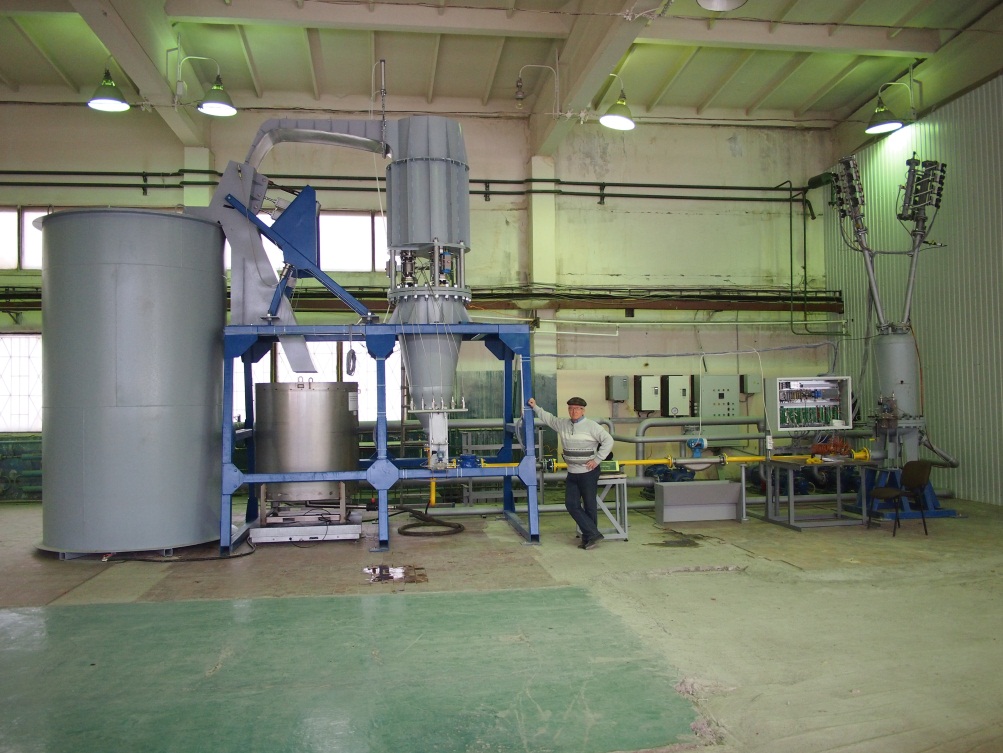

- весовой модуль с устройством взвешивания и устройством калибровки весов;
- измерительная линия эталона с системой измерительных участков и компенсатором длины;
- система химводоочистки и термостабилизации рабочей жидкости;
- система напорных и сливных трубопроводов
- система сбора, обработки, передачи информации и управления (АСУ)
- модуль калибровки весовых грузов.
|
|
|
